一、全自動反沖洗排污過濾器產品概述:
全自動排污過濾器具有體積小、過濾能力大，不占地方、操作管理方便等優點。它能去除介質中的各種雜質，可用于生活飲用水廠原水的預處理，工業用水的處理，生活用水的預處理與
處理以及工業廢水中有用物質的回收等。
二、全自動反沖洗排污過濾器結構形式:
該過濾器由殼體、不銹鋼過濾筒網、雜質收集段、雜質排出口及水流轉向閥組成。按安裝型式及水流方向的不同分為直通式和直角式兩種。

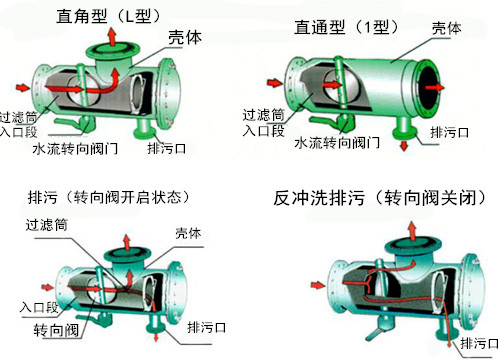

三、全自動反沖洗排污過濾器工作原理:
.jpg)
1、定時反沖洗排污
定時清洗排污，可設定時間為2-24小時動作。當定時時間到，電動執行器打開排污閥，過濾器進行排污30-60秒，然后電動執行器將轉向蝶閥旋轉90°至阻擋濾筒位，改變水流途徑，進行反沖洗排污30-60秒。轉向蝶閥復位，繼續排污3-5秒，然后關閉排污口。
2、壓差控制排污
壓差控制器動作值可設定為0.03-0.07MPa,當過濾器前后壓差達到壓差控制器設定值時，壓差控制器動作，過濾器排污閥開啟，30-60秒結束，轉向蝶閥復位，繼續排污3-5秒，關閉排污閥。
3、手動控制
通過控制箱上按鈕，可直接控制清污、排污。
四、全自動反沖洗排污過濾器結構原理圖
五、技術參數
流量： 15m3/h～7900m3/h；
工作壓力： DN<600 1.6MPa DN>600 1.0Mpa；
介質L： 水及液體；
溫度范圍 ：≤180℃；
電動執行器電源 ：AC380V，AC220V/50HZ；
安裝與使用
P型反沖洗排污過濾器宜水平或垂直安裝，當垂直安裝時，水流方向應該是自上向下；安裝時應注意外殼上箭頭方向必須與水流方向一致，正常運行時，水流導向閥處于開啟狀態，當需要排污時，關閉水流導向閥，打開排污閥直至排出水質變清為止，關閉排污閥，開啟水流導向閥，即完成排污過程，設備進入正常運行狀態。
